معرفی انواع تکنولوژیهای لمسی و ویژگی‌های هر یک

20 اردیبهشت 1392

تکنولوژی‌های به کار رفته در صفحات لمسی که این روزها کاربردهای زیادی دارد دارای تکنولوژی ساخت متفاوتی است که عملکرد و قیمت آن را تحت تاثیر قرار می دهد. در این نوشتار به انواع تکنولوژی های لمسی و توضیح هر یک به طور مجزا پرداخته ایم.

انواع تکنولوژی های لمسی

پنج تکنولوژی اصلی واسط های کاربری لمسی عبارتند از:

    • صفحات لمسی مقاومتی Resistive
    • صفحات لمسی خازنی Capacitive
    • صفحات تشخیص مختصات امواج آکوستیک Surface Acoustic Wave – SAW
    • صفحات تشخیص مختصات اپتیکال Optical
    • صفحات تشخیص مختصات مادون قرمز Infra-Red

در این مقاله به توضیح مختصری از هرکدام می پردازیم تا اگر قصد خرید محصولات مولتی تاچ همانند کیوسک لمسی، میز لمسی و … داشتید راحت تر بتوانید نوع عملکرد آن را تشخیص دهید.

صفحات لمسی مقاومتی Resistive

صفحه نمایش لمسی نوع Resistive از چند لایه‌ی مختلف تشکیل شده است. دو صفحه، با فاصله‌ اندکی به صورت موازی با هم و روی یکدیگر قرار گرفته‌اند. روی هر دو صفحه تکه‌های بسیار کوچک فلزی قرار گرفته که در حالت عادی در تماس با یکدیگر نیستند. وقتی با دست یا هر وسیله‌ی دیگری کمی فشار بر روی صفحه وارد می‌شود، دو قسمت فلزی در آن ناحیه با یکدیگر تماس پیدا می‌کنند و خبر این تماس به یک مدار خارجی فرستاده می‌شود تا بعد از تجزیه و تحلیل، عملیات تشخیص محل تماس مربوطه انجام شود.

صفحه لمسی مقاومتی پارس تاچ

 این نوع صفحه نمایش‌ها از لحاظ قیمت ارزان‌تر از انواع دیگر هستند، ولی سطح خارجی آن که در تماس با اشیا می باشد نسبت به ضربه بسیار حساس است و در اثر تماس با اشیای تیز خش بر می‌دارد. مزیت این نوع صفحات در این است که نسبت به رطوبت و گرد و غبار مقاوم هستند. به دلیل وجود تکه‌های فلزی در زیر صفحه لمسی، اشیا در تماس مستقیم با حس‌گر نیستند. این نوع صفحه نمایش‌ها در تماس با هر شیئی از خود عکس‌العمل نشان می‌دهند و تماس با دست در این نوع صفحات ضروری نیست. بزرگترین عیب این صفحات این است که با توجه به اینکه این صفحات از چند لایه تشکیل شده اند، شفافیت تصویر عبور داده شده از این صفحات، مقداری کاهش می یابد.

صفحات لمسی خازنی  Capacitive

صفحه نمایش لمسی نوع Capacitive از سنسورهای متعددی تشکیل شده است. این سنسورها از جنس ITO Indium Tin Oxide و سرب هستند یا ترکیبی از دو ماده‌ی شیمیایی با فرمول‌های In2O3 و SnO2 هستند. نحوه‌ کار این سنسورها به این ترتیب است که در همه‌ سنسورها همواره جریان الکتریکی ثابتی در حال عبور است. در نتیجه، همیشه در داخل هر سنسور تعداد ثابتی الکترون در حال حرکتند. سنسورها به یک کنترل‌کننده متصل هستند.

همان طور که می‌دانید بدن انسان رساناست. در نتیجه، در اثر لمس این نوع صفحات لمسی با دست، و به دلیل وجود اختلاف پتانسیل بین دست و صفحه‌ی لمسی، تعدادی الکترون از دست به آن منتقل می‌شود و این موضوع باعث تغییر جریان در سنسوری می‌شود که عمل  لمس روی آن انجام شده است. تغییر جریان این سنسور به کنترل‌کننده منتقل می‌شود و محل لمس تشخیص داده خواهد شد.

صفحه لمسی خازنی پارس تاچ

نکته‌ی قابل توجه در این نوع صفحات لمسی آن است که یا باید به وسیله‌ انگشت آن را لمس نمایید یا به وسیله‌ی Stylus مخصوصی که از جنس فلز باشد و بتواند الکترون را از دست شما به صفحه لمسی انتقال دهد. پس، اگر دستکش به دست داشته باشید، نمی‌توانید با این نوع صفحات کار کنید. قابل ذکر است که برخلاف نوع قبلی، این نوع صفحات کیفیت صفحه‌ زیرین خود را کاهش نمی‌دهند.

آیفون، محصول شرکت اپل یکی از بارزترین نمونه‌های این نوع صفحات لمسی است.

صفحات تشخیص مختصات امواج آکوستیک  Surface Acoustic Wave – SAW

سامانه لمسی نوع SAW نسبت به دیگر صفحات کاربرد کم‌تری دارد. عنوان SAW عبارت اختصاری Surface Acoustic Wave  است و  به معنی «موج سطحی صوتی» می‌باشد. سرعت انتشار این امواج نزدیک به سرعت انتشار صوت در هواست. کارکرد این نوع سامانه به این صورت است که همواره در سطح صفحه نمایش امواجی با سرعت صوت فرستاده می‌شود؛ تا وقتی که چیزی در این محدوده وارد نشود، اتفاقی نخواهد افتاد.

ولی به محض این که انگشت یا هر شیء‌ دیگری را در این محدوده وارد نمایید، مقداری از امواج فرستاده شده توسط فرستنده‌ی موج، بازتابیده و توسط گیرنده دریافت می‌شود. یک پردازنده با در نظر گرفتن سرعت انتشار موج و اختلاف زمان بین تابش و بازتابش آن، مکان لمس را تشخیص می‌دهد. صفحات لمسی نوع SAW از جمله پیشرفته‌ترین صفحات لمسی هستند، ولی در مقابل عوامل خارجی مثل رطوبت، گرد و خاک و ضربه بسیار حساس هستند.

صفحه لمسی امواج آکوستیک پارس تاچ



صفحات تشخیص مختصات اپتیکال  Optical

در صفحاتOptical  نیز، از امواج مادون قرمز (Infrared) استفاده می شود، اما روش تشخیص نقاط و اشیاء، با سیستم مادون قرمز بسیار متفاوت است. چندین مولد نور مادون قرمز، در جهات مختلف نور خود را روی سطح منتشر می نمایند، همچنین جهت افزایش پراکندگی نور مادون قرمز در سطح مورد نظر، تعدادی صفحات بازتابنده (Reflector) در اطراف صفحه تعبیه می شوند.

هر شیء که وارد این صفحه گردد، موجب بازتابش و شکست شعاعهای نور منتشر شده در سطح می شود. این شعاعها، توسط دوربینهای مادون قرمزی که در زوایای صفحه تعبیه شدند، دریافت می شوند. در نرم افزار پردازش کننده، تصاویر این دوربین‌ها برهم نهی شده  و پس از  Image Processing، مختصات شیء مورد نظر محاسبه می گردد.

صفحه لمسی اپتیک پارس تاچ

از ویژگیهای مثبت این نوع صفحات، عدم وابستگی به سطح و در نتیجه عبور نور نمایشگر، بدون کاهش کیفیت است. لکن به علت استفاده از سیستم پردازش تصویر، در برخی موارد واکنش این سیستم با تأخیر اندکی همراه است.

صفحات تشخیص مختصات مادون قرمز  Infra-Red

در این روش، امواج IR توسط فرستنده ها در دو ضلع صفحه تولید شده و  به سمت دو ضلع مجاور که حاوی گیرنده­های مادون قرمز می باشد گسیل می‌شود. اشیاء وارد شده به این فضا، موجب قطع ارتباط گیرنده ها با فرستنده های مقابل هم می شوند که پس از تعیین شماره توالی سنسورهای قطع ارتباط شده، مختصات ورود شیء، مشخص می شود. با توجه به عدم وابستگی این نوع سامانه ها به سطح، عبور نور نمایشگر از آنها، بدون مانع و با کیفیت اصلی صورت می گیرد.

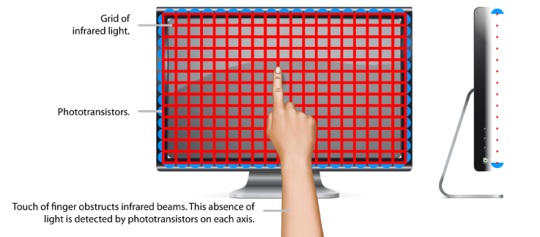

صفحه لمسی مادون قرمز پارس تاچ

 مزیت فریمهای مادون قرمز شبیه ساز لمسی

مزایای فریمهای  مادون قرمز لمسی کننده عبادتند از:

  • برخورداری از توجیه فنی و اقتصادی برای ابعاد بزرگ (بالاتر از ۳۰۰ اینچ)
  • استقلال لمس از صفحه نمایشگر (عدم استهلاک صفحه در اثر کاربری زیاد)
  • سرعت بالای پاسخگویی به لمس
  • قابلیت پشتیبانی مولتی تاچ ( چندین لمس همزمان و استفاده همزمان چند کاربر)
  • مقاومت بسیار بالا در برابر شرایط محیطی (حرارت، رطوبت، غبار و نویز )
  • کالیبراسیون آسان
  • قیمت متوسط مناسب نسبت به دیگر تکنولوژیهای کارآمد

کلام پایانی

به طور کلی در سال های اخیر شاهد ورود گسترده تکنولوژی های لمسی و هوشمند در بسیاری از ابعاد زندگی بوده ایم. این تکنولوژی به طور قابل توجهی سرعت زندگی را بالا می برد و کمک مان می  کند تا در وقت صرفه جویی کنیم. مثلا محصولاتی چون تابلو اعلانات لمسی را در نظر یگیرید که در جاهایی چون موزه یا دانشگاه کاربرد دارد؛ یا نمایشگر شیشه ای لمسی که می تواند در ویترین فروشگاه‌ها، مغازه‌ها و …. کاربرد داشته باشد و سرعت انجام امور را افزایش دهد. در این شرایط بد نیست نسبت به این تکنولوژی آشنایی کافی داشته باشید تا بتوانید بهترین انتخاب و استفاده را بکنید.
